NH00 125En sikringsapplikasjon i et JP lavspenningsskap-





I 2024 begynte vi å samarbeide med en produsent av JP lavspentdistribusjonsskap. Kunden produserer integrert lavspentutstyr for kraftdistribusjon, kretsbeskyttelse, måling og styring i 0,4 kV elektriske distribusjonssystemer.

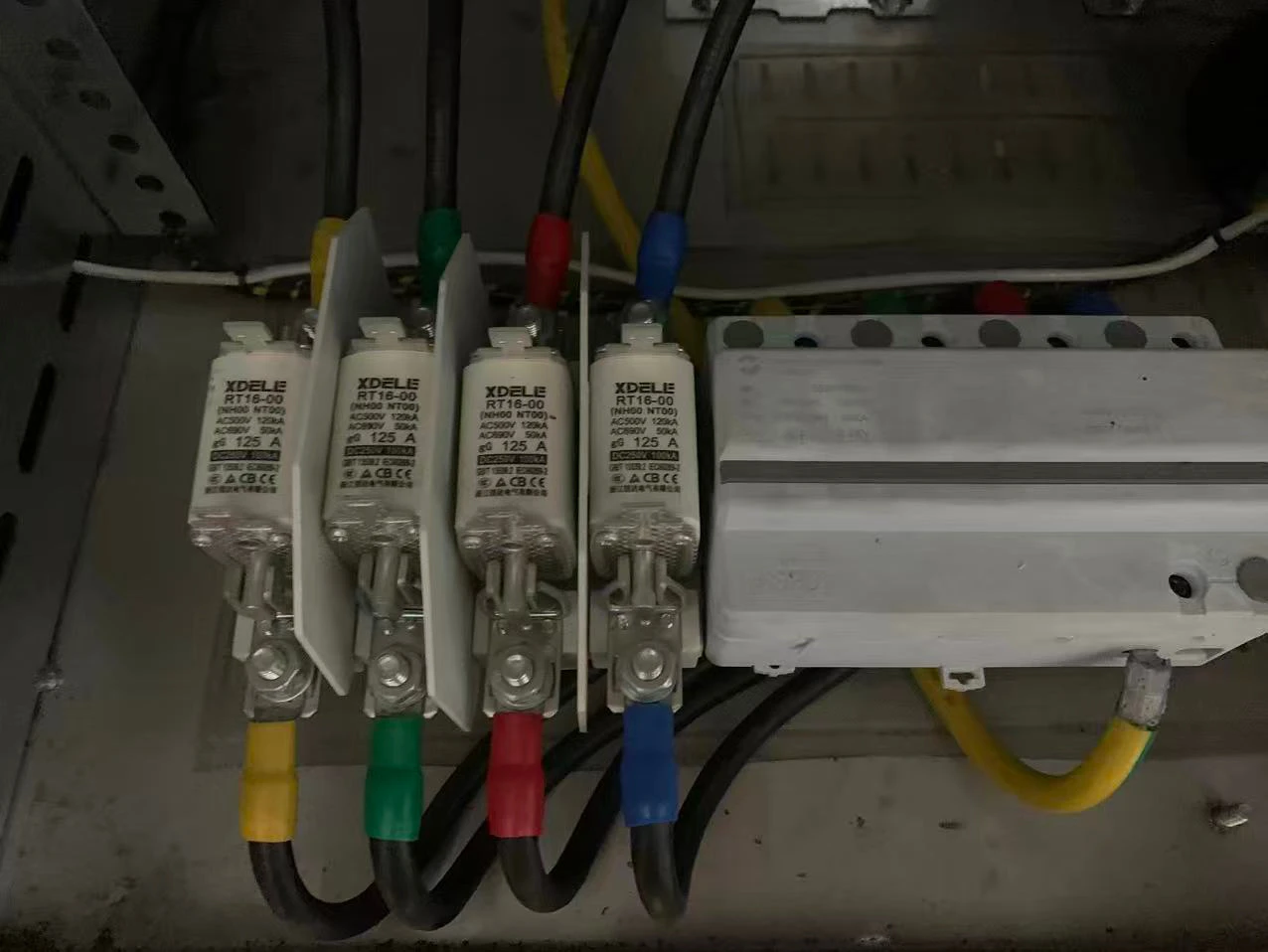

For dette prosjektet leverte vi NH00 125A gG-sikringskoblinger for installasjon inne i kundens JP-skap. Applikasjonsbildene viser fire sikringskoblinger installert side om side med tilsvarende NH-sikringsbaser eller holdere og koblet til fargekodede ledere som en del av skapets lavspente kretsbeskyttelsesenhet.

Et JP lavspentdistribusjonsskap kombinerer flere elektriske funksjoner i ett enkelt kabinett, inkludert strømfordeling, beskyttelse, måling og kontroll.

Beskyttelseskomponentene som er installert inne i skapet må være egnet for tilgjengelig installasjonsplass og koordinert med skapets ledere, belastninger og andre elektriske enheter.

For dette prosjektet krevde kunden en kompakt sikringsløsning som kunne integreres i den eksisterende kabinettdesignen og samtidig gi overstrømsbeskyttelse for lavspentdistribusjonskretsen.

Vi leverte NH00 125A gG-sikringskoblinger til prosjektet.



NH00-størrelsen gir et kompakt standardisert format for distribusjonsapplikasjoner med lav-spenning. GG-brukskategorien er en full-sikringskategori-lenke som vanligvis brukes til generell-beskyttelse av lavspentledere og distribusjonskretser mot overbelastning og kortslutningsstrømmer-.

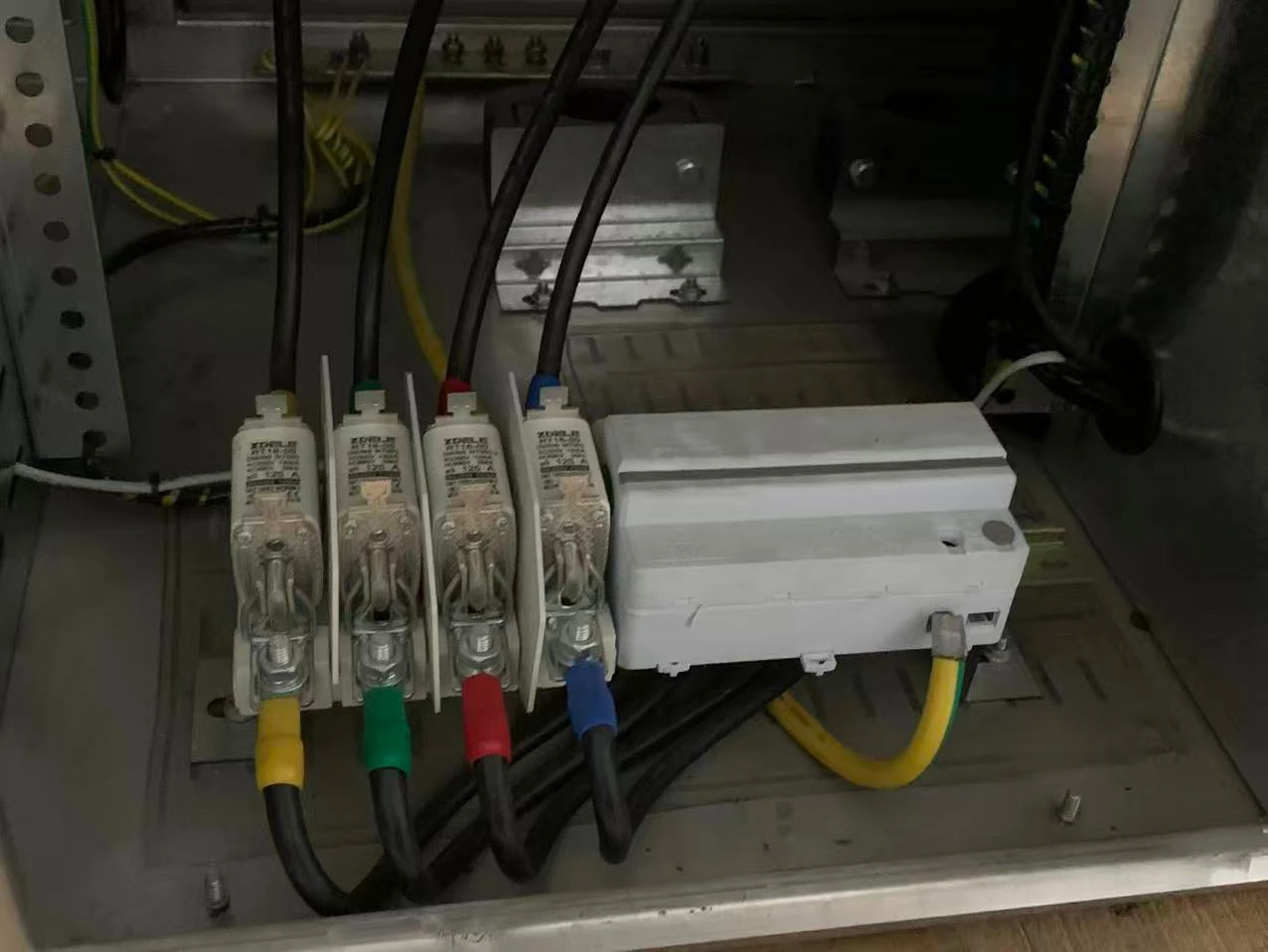

I det ferdige skapet ble det arrangert fire NH00 125A-sikringslenker sammen med isolerende separatorer og tilhørende sikringssokler. Bildene bekrefter en fire- sikringsenhet, men funksjonen til hver pol bør verifiseres fra kundens elektriske skjema. Denne konfigurasjonen tillot at sikringsenheten ble innlemmet i kundens eksisterende ledninger og skapoppsett.



Standardkontekst: NH-blad-kontaktsikringssystemer er standardisert i henhold til IEC 60269-2.

Under normal drift flyter laststrømmen gjennom hver sikringskobling til den tilhørende lavspentkretsen nedstrøms-.

Hvis en overstrømstilstand overskrider sikringsforbindelsens driftsgrenser, inkludert en vedvarende overbelastning eller kortslutning, fungerer sikringselementet i henhold til dets tids-strømkarakteristikk og avbryter feilstrømmen. Dette hjelper:

• Beskytt lavspente ledere og distribusjonskretser mot overdreven strøm.
• Reduser risikoen for feil-relatert skade på tilkoblet elektrisk utstyr.
• Begrens varigheten og den termiske effekten av en elektrisk feil.
• Støtt feilisolering og reduser muligheten for at en feil påvirker andre deler av distribusjonssystemet, med forbehold om riktig beskyttelseskoordinering.
• Sørg for en utskiftbar beskyttelseskomponent for vedlikehold av kabinettet av autorisert personell.

Sikringsklassifiseringen og driftskarakteristikkene må koordineres med lederens strøm-bærekapasitet, forventet belastningsstrøm, mulig innkoblingsstrøm, potensiell kortslutningsstrøm- og andre beskyttelsesenheter i systemet.

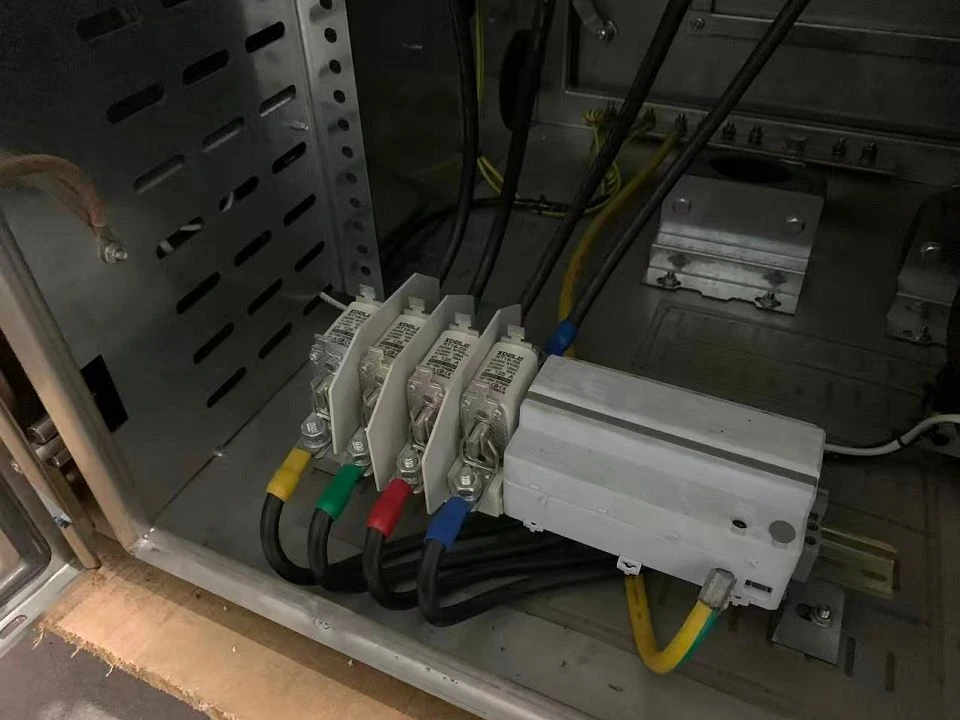

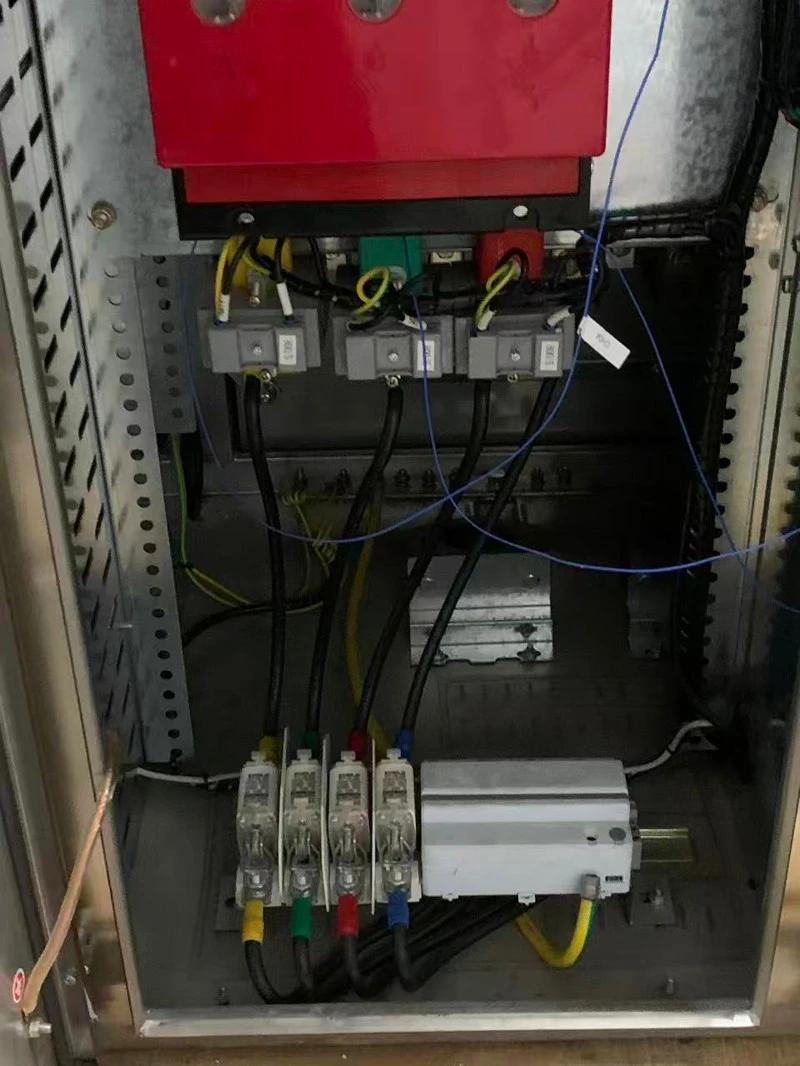

Installasjonsbildene viser NH00-sikringskoblingene montert i et tilgjengelig område nær bunnen av skapet. Installasjonen bør vurderes som en del av den komplette skapdesignet, inkludert klaringer, lederføring, temperaturstigning og tilgjengelighet.

Arrangementet side-ved- gir flere praktiske fordeler:

• Kompakt bruk av tilgjengelig skapplass.
• Tydelig avstand mellom tilstøtende sikringsposisjoner.
• Praktisk tilkobling til-fargekodede ledere.
• Enklere visuell inspeksjon under montering og vedlikehold.

Utskifting av sikring- av autorisert personell etter at kretsen er trygt isolert og årsaken til feilen er identifisert og rettet.

NH-sikringsleddene brukes sammen med kompatible NH-sikringsbaser eller holdere valgt for skapdesign og elektriske krav. NH-blad-kontaktsikringssystemer dekkes av IEC 60269-2;

Dette prosjektet demonstrerer hvordan NH00 gG-sikringskoblinger kan brukes i kompakt lavspentdistribusjonsutstyr der full-overstrømsbeskyttelse, beskyttelseskoordinering og vedlikeholdsevne må vurderes sammen.

I tillegg til 125 A-versjonen som brukes i dette prosjektet, kan vi tilby NH-sikringskoblinger i forskjellige størrelser, strømklassifiseringer og spesifikasjoner for en rekke lavspentdistribusjonsapplikasjoner.

Produktutvalget kan være basert på informasjon som:

• Systemspenning

Sikring-linkens merkespenning

Nødvendig brytekapasitet / potensiell kortslutnings-strøm

• Normal belastningsstrøm
• Kabelstørrelse og strøm-bærekapasitet
• Forventet kortslutnings-strøm
• Last og utstyrstype
• Nødvendig brukskategori
• Sikringsholder eller sikringsbase spesifikasjon
• Skapplass og monteringsmåte
• Nødvendig mengde

125 A-vurderingen vist i dette tilfellet ble valgt for dette spesifikke prosjektet. Sikringsklassifiseringer for andre installasjoner bør bekreftes gjennom krets-beskyttelse og selektivitets- og koordinasjonsberegninger.

Hvis du designer et JP-skap,-lavspenningsfordelingsskap eller annet elektrisk distribusjonsutstyr, vennligst send oss ​​systemspenning, normal belastningsstrøm, lederstørrelse/strøm-bærekapasitet, potensiell kortslutningsstrøm, nødvendig sikringsstørrelse og brukskrav.

Teamet vårt kan hjelpe deg med å identifisere en passende NH-sikringskobling og matchende sikringsbase for prosjektet ditt.

Kontakt oss for å be om produktspesifikasjoner, prøver eller et tilbud.
